圓形濾膜切分器

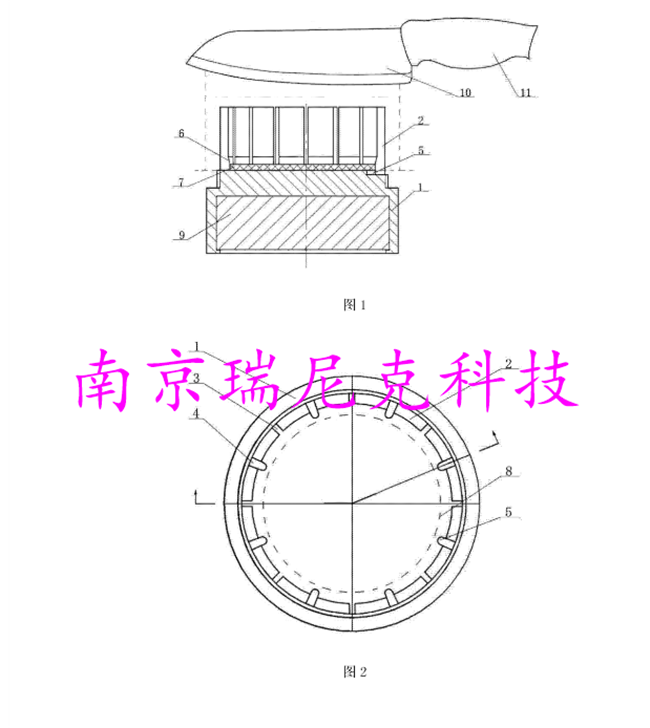

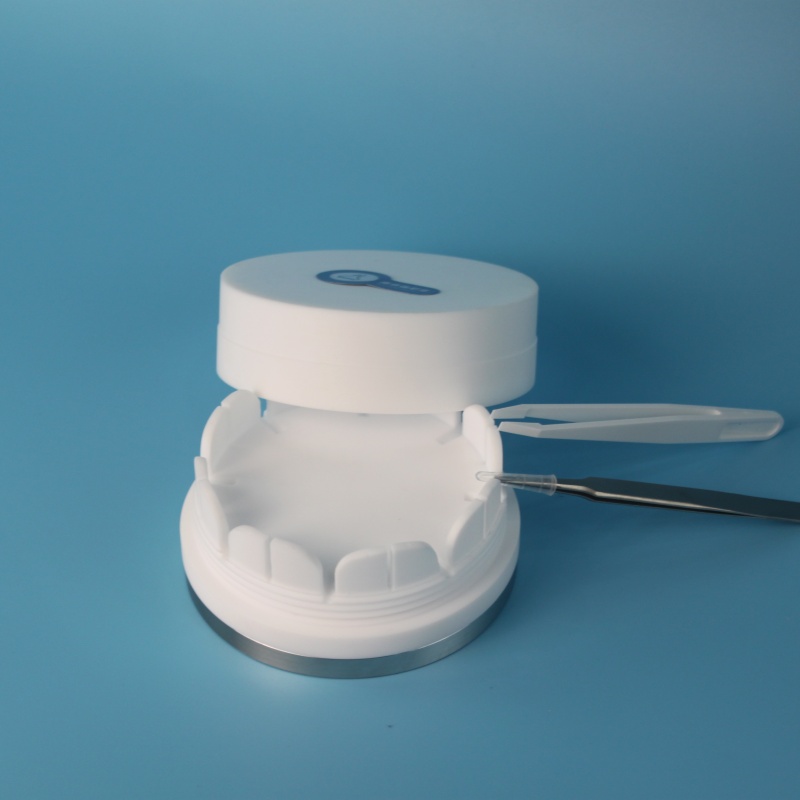

本實用新型涉及一種圓形濾膜切分器，其結構包括濾膜等分器和切分刀具;所述濾膜等分器是在底座的頂面設有擋圈,在擋圈上開有等分圓周的切刀導向槽,切刀導向槽的槽底與底座的頂面相平齊;在兩相鄰切刀導向槽之間開有縱向取膜槽，取膜槽的槽底低于底座的頂面;在底座的頂面沿擋圈的外周圈開有指向擋圈圓心的夾膜槽,一個夾膜槽與一個取膜槽的槽底垂直相通。本實用新型利用擋圈上的切刀導向槽定位切分刀具，使切分準確,且操作過程不損傷切分刀具;利用擋圈上的取膜槽和夾膜槽插入鑷子取膜,使取.膜操作快捷方便,避免了二次污染和重金屬污染，使檢測結果準確。本實用新型適于在理化檢測行業(yè)推廣使用。

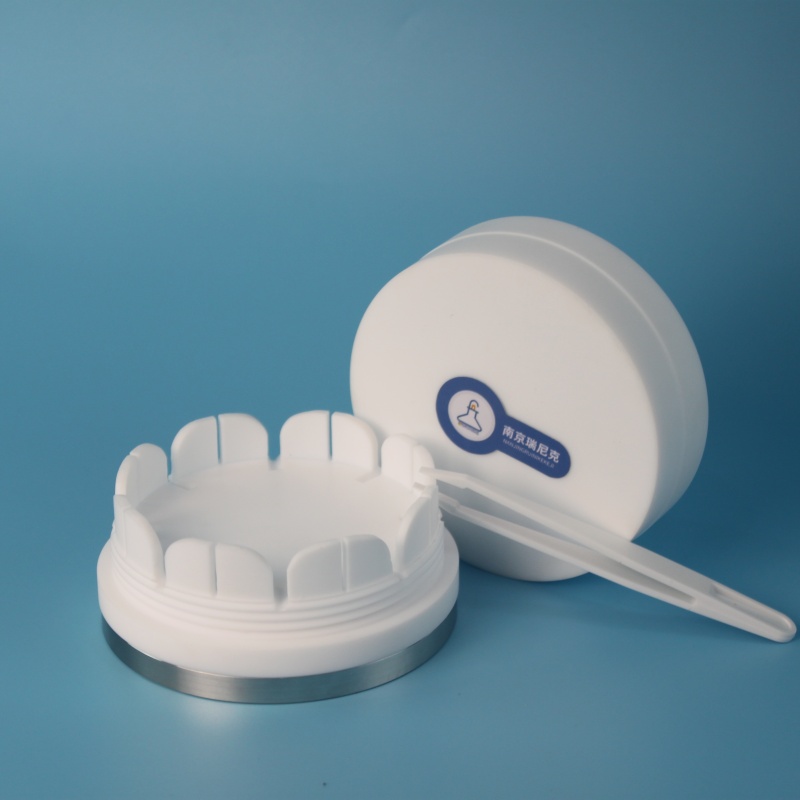

1.一種圓形濾膜切分器,其特征是,包括濾膜等分器和切分刀具;所述濾膜等分器是在底座的頂面設有向上伸出的擋圈，所述擋圈呈圓形，其內徑與圓形濾膜的大小相適配;在所述擋圈上開有八等分圓周的縱向切刀導向槽,所述切刀導向槽的寬度略小于所述切分刀具的刀片厚度,所述切刀導向槽的槽底與所述底座的頂面相平齊;在兩相鄰所述切刀導向槽之間的所述擋圈的中間部位開有縱向取膜槽,所述取膜槽的寬度大于所述切刀導向槽的寬度,所述取膜槽的槽底低于所述底座的頂面;在每條所述取膜槽的槽底、沿所述底座的頂面開有通向所述擋圈內側的夾膜槽,所述夾膜槽的長度小于圓形濾膜的留邊寬度。

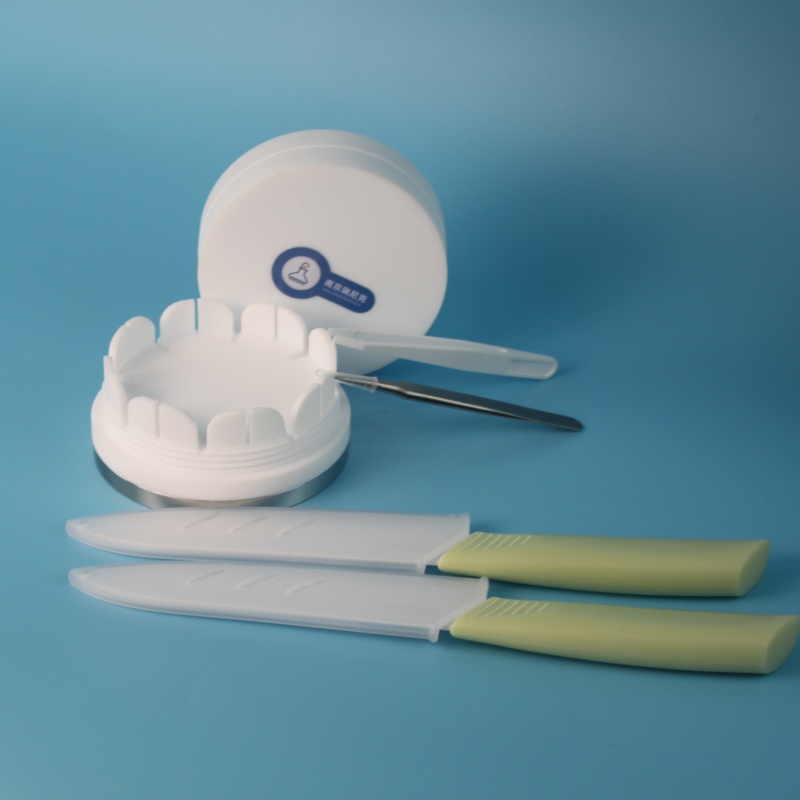

2.根據權利要求1所述的圓形濾膜切分器,其特征是,所述切分刀具包括刀片和安裝在所述刀片一端的手柄;所述刀片的長度大于所述擋圈外徑的至少1. 5倍,所述刀片的刃口≤6mm。

3.根據權利要求1所述的圓形濾膜切分器,其特征是,在所述擋圈的內沿根部設有向.所述底座頂面傾斜的定位倒角,所述定位倒角的底邊略高于所述底座的頂面,從而在所述擋圈的根部、所述底座的頂面形成對圓形濾膜自動定位的定位圓,所述定位圓的直徑等于圓形濾膜的公稱直徑,所述定位圓的高度大于圓形濾膜的厚度。

4.根據權利要求1或2所述的圓形濾膜切分器,其特征是,在所述底座上設置有配重塊所述配重塊設置在所述底座的內部，或是固定在所述底座的下部。

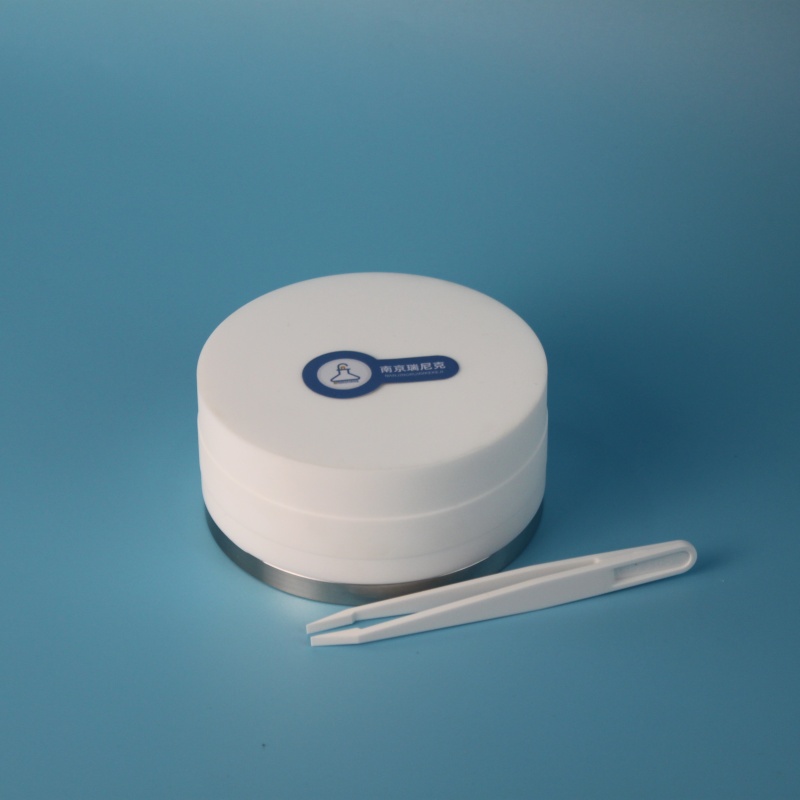

5.根據權利要求3所述的圓形濾膜切分器,其特征是,在所述底座上扣蓋有防塵蓋,所述防塵蓋與所述底座采用螺紋連接,或是采用卡扣連接。
